Стрічково-дисковий шліфувальний верстат Scheppach BTS 800

Scheppach BTS 800 — комбінований настільний шліфувальний верстат, який поєднує стрічковий і дисковий шліфувальні механізми в одному корпусі. Модель призначена для чорнового та чистового шліфування деревини, деревоподібних матеріалів, пластику та інших заготовок відповідного розміру.

Верстат добре підходить для обробки площин, торців, крайок, фасок, зовнішніх і внутрішніх заокруглень. Його можна використовувати у домашній, столярній, меблевій або гаражній майстерні для виготовлення меблів, декоративних виробів, полиць, рамок та інших дерев’яних деталей.

Scheppach BTS 800 оснащений асинхронним електродвигуном потужністю 370 Вт. Двигун гарантує плавну, відносно тиху роботу з невеликим рівнем вібрації, а масивна чавунна конструкція підвищує стійкість верстата під час притискання заготовки до абразивної поверхні.

Стрічкове шліфування

Верстат використовує абразивну стрічку розміром 915×100 мм. Робоча опорна поверхня стрічкового вузла має розмір приблизно 280×100 мм, що дає змогу обробляти прямі поверхні, крайки та довгі дерев’яні деталі.

Швидкість руху стрічки становить 7,5 м/с. Стрічковий механізм можна встановлювати горизонтально або вертикально, а кут його положення регулюється в діапазоні від 0 до 90°. Це допомагає підібрати зручну позицію для різних форм і розмірів заготовок.

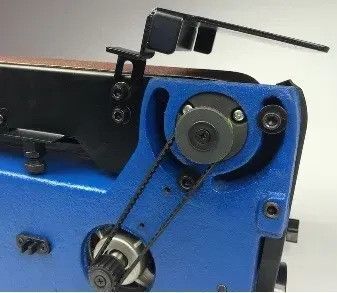

Для заміни абразивної стрічки передбачений важіль швидкого послаблення натягу. Окремий регулятор дає змогу відцентрувати стрічку на приводних роликах і запобігти її зміщенню під час роботи.

Дискове шліфування

Дисковий шліфувальний вузол оснащений кругом діаметром 150 мм. Шліфувальний диск обертається зі швидкістю приблизно 2850 об/хв і добре підходить для обробки торців, фасок, зовнішніх заокруглень та невеликих деталей.

Абразивний папір встановлюється на диск за допомогою липучки, тому зношене оснащення можна швидко зняти та замінити без використання клею.

Поворотний робочий стіл

Біля дискового вузла встановлений алюмінієвий робочий стіл розміром приблизно 215×145 мм. Його можна плавно нахиляти в діапазоні від 0 до 45°, що дає змогу виконувати шліфування фасок та торців під потрібним кутом.

У паз столу встановлюється комплектний поперечний кутовий упор. Діапазон його регулювання становить від −60 до +60°, що допомагає точніше спрямовувати заготовку під час шліфування торців.

Підключення системи видалення пилу

Верстат має вбудований патрубок для підключення промислового пилососа або аспіраційної установки. Зовнішній діаметр патрубка становить 63 мм, внутрішній — приблизно 57 мм.

Підключення аспірації зменшує кількість деревного пилу в майстерні, допомагає підтримувати чистоту робочої поверхні та покращує видимість зони шліфування.

Кому підійде Scheppach BTS 800

Верстат підійде:

• столярам;
• меблярам;
• домашнім майстрам;
• моделістам;
• майстрам із виготовлення декору;
• власникам гаражних і домашніх майстерень;
• для обробки дерев’яних заготовок;
• для шліфування торців і крайок;
• для обробки прямих і заокруглених деталей;
• для невеликого серійного виробництва.

Ключові переваги

Два шліфувальні вузли в одному верстаті
Стрічковий механізм добре підходить для площин і крайок, а дисковий — для торців, кутів і заокруглень.

Асинхронний двигун 370 Вт
гарантує плавну роботу з невисоким рівнем вібрації.

Стрічка 915×100 мм
Поширений розмір оснащення, для якого легко підібрати різну зернистість.

Диск діаметром 150 мм
практичний для точного шліфування невеликих деталей і торців.

Регулювання стрічкового вузла 0–90°
дає змогу працювати у горизонтальному та вертикальному положенні.

Нахил столу 0–45°
Допомагає обробляти заготовки під кутом.

Поперечний упор −60…+60°
Полегшує точне спрямування деталі під час торцевого шліфування.

Чавунна конструкція
Підвищує стійкість і зменшує небажані вібрації.

Підключення аспірації
Патрубок діаметром 63 мм дає змогу відводити пил і тирсу.

Основні технічні характеристики

• Виробник: Scheppach
• Модель: BTS800
• Артикул: 4903302901
• Тип: стрічково-дисковий шліфувальний верстат
• Призначення: шліфування деревини та деревоподібних матеріалів
• Живлення: електрична мережа
• Напруга: 230–240 В
• Частота мережі: 50 Гц
• Потужність: 370 Вт / 0,37 кВт
• Тип двигуна: асинхронний, індукційний
• Кількість швидкостей: 1
• Швидкість обертання диска: приблизно 2850 об/хв
• Діаметр шліфувального диска: 150 мм
• Кріплення шліфувального паперу на диску: липучка
• Розмір шліфувальної стрічки: 915×100 мм
• Робоча поверхня стрічкового вузла: 280×100 мм
• Швидкість руху стрічки: 7,5 м/с
• Регулювання положення стрічки: 0–90°
• Розмір робочого столу: 215×145 мм
• Матеріал столу: алюміній
• Нахил робочого столу: 0–45°
• Регулювання поперечного упору: −60…+60°
• Зовнішній діаметр патрубка аспірації: 63 мм
• Внутрішній діаметр патрубка: 57 мм
• Клас електрозахисту: I
• Ступінь захисту: IP23
• Актуальні офіційні габарити: 470×365×295 мм
• Актуальна офіційна вага нетто: 17,151 кг
• Вага брутто: 18,459 кг
• Країна реєстрації бренду: Німеччина
• Стан: новий
• Гарантія продавця: 12 місяців.

Комплект постачання

• стрічково-дисковий шліфувальний верстат Scheppach BTS 800;
• абразивна стрічка;
• шліфувальний диск;
• захисний кожух диска;
• алюмінієвий робочий стіл;
• опорний упор для стрічкового шліфування;
• поперечний кутовий упор;
• шестигранний ключ;
• монтажні елементи;
• інструкція з експлуатації;
• картонна упаковка.

Як правильно користуватися

Перед роботою верстат потрібно встановити на горизонтальну міцну поверхню. Для максимальної стійкості його бажано прикріпити до верстака або монтажної плити.

Перевірте правильність встановлення та натягу стрічки. Стрілка на внутрішній стороні абразивної стрічки повинна відповідати напрямку її руху. Після запуску переконайтеся, що стрічка не зміщується з роликів.

Під час роботи зі стрічковим вузлом притискайте заготовку до опори та рівномірно переміщуйте її по абразивній поверхні. Не затримуйте деталь довго на одному місці, оскільки це може спричинити перегрів і нерівномірне знімання матеріалу.

Під час роботи з диском використовуйте тільки ту половину круга, яка рухається вниз у напрямку до столу. Робота на висхідній стороні диска може підняти або відкинути заготовку.

Відстань між робочим столом або упором і шліфувальною поверхнею повинна бути мінімальною. Виробник рекомендує не перевищувати приблизно 1,6–2 мм.

Як обслуговувати

Після завершення роботи потрібно:

• від’єднати верстат від мережі;
• очистити корпус і робочий стіл від пилу;
• очистити вентиляційні отвори двигуна;
• перевірити натяг та центрування стрічки;
• своєчасно замінювати зношені абразиви;
• очищати патрубок аспірації;
• перевіряти стан мережевого кабелю;
• контролювати затягування болтів і упорів;
• не мити електричну частину водою;
• зберігати верстат у сухому приміщенні.
