Алмазный диск для кольцевой пилы PROFI-TEC EdgeSaw E6200

PROFI-TEC EdgeSaw E6200 520 мм — профессиональный кольцевой алмазный диск для точной и глубокой резки высокопрочных строительных материалов. Оснастка разработана для установки на кольцевую пилу PROFI-TEC EdgeSaw E6200 с системой постоянного водяного охлаждения.

Диск хорошо подходит для строительных, монтажных, демонтажных и ремонтных работ, создания технологических проемов и прокладки инженерных коммуникаций. Кольцевая конструкция дает возможность выполнять значительно более глубокие пропилы, чем обычные алмазные диски аналогичного наружного диаметра.

Для бетона, железобетона, кирпича и камня

Диск предназначен для обработки твердых минеральных материалов:

• армированного бетона;
• неармированного бетона;
• железобетонных конструкций;
• строительного кирпича;
• кирпичной кладки;
• бетонных блоков;
• природного камня;
• других совместимых минеральных материалов.

Для получения стабильного результата необходимо использовать правильную скорость подачи и обеспечивать непрерывное водяное охлаждение. Диск не предназначен для обработки древесины, пластика или отдельных металлических заготовок.

Максимальная глубина резки до 480 мм

Кольцевая конструкция без центральной части гарантирует максимальную глубину резки до 480 мм. это современный дает возможность прорезать толстые бетонные стены, блоки, перекрытия и другие массивные строительные конструкции.

Глубокий пропил особенно полезен при создании дверных и оконных проемов, монтаже вентиляционных каналов, прокладке труб, кабелей и других инженерных коммуникаций. Фактическая глубина зависит от конструкции пилы, способа ведения инструмента и доступа к заготовке.

Наружный диаметр 520 мм

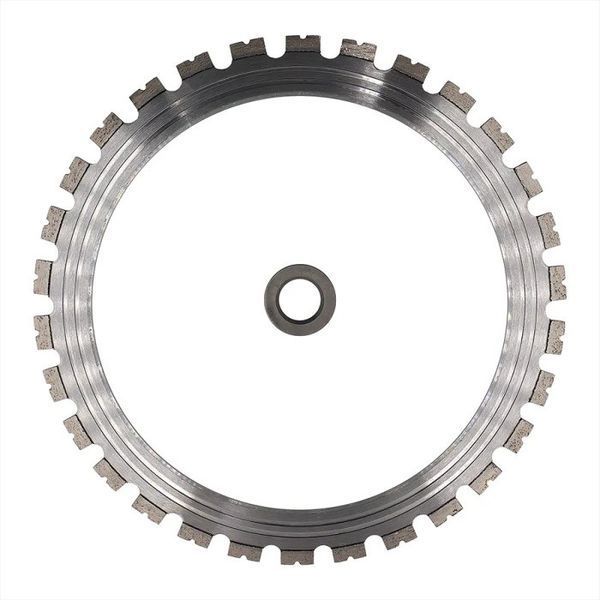

Наружный диаметр кольцевого диска составляет 520 мм, внутренний диаметр — 430 мм. Оснастка рассчитана на направляющую и приводную систему кольцевой пилы PROFI-TEC EdgeSaw E6200.

Перед установкой необходимо проверить совместимость модели инструмента, размеров диска и системы привода. Нельзя использовать самодельные переходники или устанавливать диск на оборудование, для которого он не предназначен.

30 алмазных сегментов

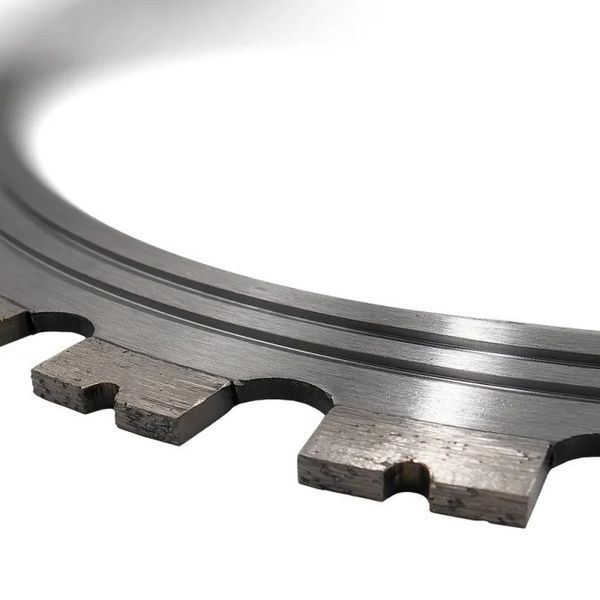

По наружному периметру диска расположено 30 алмазных сегментов. Именно они контактируют с материалом и выполняют резку бетона, железобетона, кирпича и камня.

Равномерное расположение сегментов помогает распределять нагрузку по всей окружности. Промежутки между ними способствуют поступлению воды в режущую зону, отводу бетонного шлама и поддержанию рабочей температуры оснастки.

Лазерная сварка сегментов

Алмазные сегменты закреплены методом лазерной сварки. Такой способ соединения рассчитан на значительные нагрузки, возникающие при глубокой резке плотного и армированного бетона.

Надежное крепление сегментов способствует долговечности оснастки и стабильной работе при условии правильной установки, достаточного водяного охлаждения и отсутствия боковой нагрузки. Перед каждым использованием диск необходимо осматривать на наличие трещин, искривлений и поврежденных сегментов.

Толщина диска 4,2 мм

Толщина корпуса диска составляет 4,2 мм. Такую же толщину имеют алмазные сегменты, а их высота составляет 20 мм.

Высокие сегменты обеспечивают значительный рабочий ресурс при условии правильного применения. Геометрия диска и оптимальное соотношение толщины корпуса и сегментов способствуют устойчивости оснастки, равномерной нагрузке и чистой линии реза.

Мокрый тип резки

PROFI-TEC EdgeSaw E6200 520 мм предназначен исключительно для мокрой резки. Во время работы вода должна постоянно поступать к режущей части диска.

Водяное охлаждение:

• снижает температуру сегментов;
• уменьшает образование минеральной пыли;
• выводит бетонный шлам из пропила;
• уменьшает интенсивность износа;
• поддерживает стабильное качество резки;
• предотвращает перегрев оснастки.

Работа без воды может привести к перегреву, ускоренному износу сегментов, деформации или повреждению диска.

Эффективный отвод шлама

Сегментированная конструкция режущей части способствует эффективному отводу бетонного шлама из зоны контакта. Поток воды вымывает продукты резки из промежутков между сегментами и поддерживает открытой рабочую поверхность алмазного слоя.

Перед началом работы необходимо проверить шланг, соединения и каналы системы охлаждения. Если подача воды уменьшилась или прекратилась, пилу следует немедленно выключить и устранить причину.

Сниженный уровень вибраций

Геометрия кольцевого диска оптимизирована для равномерного распределения нагрузки и снижения вибраций во время работы. это современный помогает стабильнее вести пилу в материале и поддерживать заданную линию резки.

Оператор не должен создавать боковую нагрузку, перекручивать инструмент в пропиле или пытаться ускорить работу чрезмерным нажимом. Диск должен постепенно углубляться в материал за счет собственной режущей способности.

Для профессиональных строительных работ

Диск можно применять для:

• резки бетонных стен;
• обработки железобетонных конструкций;
• создания дверных проемов;
• создания оконных проемов;
• прорезания технологических отверстий;
• монтажа вентиляционных каналов;
• прокладки трубопроводов;
• прокладки кабелей;
• демонтажа бетонных элементов;
• реконструкции зданий;
• резки кирпичной кладки;
• обработки природного камня;
• монтажных и реставрационных работ.

Оснастка рассчитана на профессиональное применение с кольцевой пилой PROFI-TEC EdgeSaw E6200 и обязательной подачей воды.

Кому подойдет

PROFI-TEC EdgeSaw E6200 520 мм будет полезен:

• специалистам по алмазной резке;
• строительным бригадам;
• монтажникам инженерных сетей;
• демонтажным бригадам;
• подрядчикам по реконструкции зданий;
• мастерам, работающим с бетоном и железобетоном;
• владельцам кольцевой пилы EdgeSaw E6200;
• сервисным и прокатным компаниям.

Перед приобретением необходимо убедиться, что используется именно совместимая модель пилы и предусмотрена исправная система водяного охлаждения.

Основные преимущества

Максимальная глубина резки до 480 мм
дает возможность работать с толстыми бетонными и железобетонными конструкциями.

Наружный диаметр 520 мм
Оснастка соответствует конструкции кольцевой пилы PROFI-TEC EdgeSaw E6200.

30 алмазных сегментов
Обеспечивают равномерную работу режущей части по всему периметру.

Высота сегментов 20 мм
Способствует продолжительному рабочему ресурсу оснастки.

Лазерная сварка
гарантирует прочное крепление сегментов к корпусу диска.

Мокрый тип резки
Вода охлаждает сегменты, уменьшает запыленность и выводит шлам.

Стабильная геометрия
Помогает снижать вибрации и равномерно распределять нагрузку.

Профессиональное назначение
Диск хорошо подходит для строительных, монтажных и демонтажных работ.

Технические характеристики

• Производитель: PROFI-TEC
• Совместимая модель пилы: EdgeSaw E6200
• Артикул: 008292
• Тип оснастки: кольцевой алмазный диск
• Конструкция: сегментированная
• Тип резки: мокрый
• Максимальная глубина резки: 480 мм
• Наружный диаметр: 520 мм
• Внутренний диаметр: 430 мм
• Толщина корпуса диска: 4,2 мм
• Толщина алмазного сегмента: 4,2 мм
• Высота сегмента: 20 мм
• Количество сегментов: 30 шт.
• Тип сегментов: алмазные
• Способ крепления сегментов: лазерная сварка
• Обрабатываемые материалы: бетон, железобетон, кирпич, природный камень
• Водяное охлаждение: обязательное
• Вес: 1,4 кг
• Размеры упаковки: 530×530×20 мм
• Количество в упаковке: 1 шт.
• Состояние: новое.

Комплектация

• алмазный диск для кольцевой пилы PROFI-TEC EdgeSaw E6200 520 мм — 1 шт.;
• заводская упаковка.

Кольцевая пила и система подачи воды в комплект не входят.

Как правильно пользоваться

Перед установкой необходимо полностью выключить кольцевую пилу и отсоединить ее от источника питания. Диск следует осмотреть на наличие трещин, деформаций, поврежденных или отсутствующих сегментов.

Оснастку устанавливают в соответствии с инструкцией пилы PROFI-TEC EdgeSaw E6200. Направляющие ролики, приводной механизм и фиксаторы должны быть правильно отрегулированы.

До контакта диска с материалом необходимо запустить подачу воды и убедиться, что она равномерно поступает во всю рабочую зону. Резку следует начинать плавно, без ударного входа сегментов в бетон.

Нельзя:

• использовать диск для сухой резки;
• работать без водяного охлаждения;
• создавать боковую нагрузку;
• резко поворачивать пилу внутри пропила;
• превышать допустимые обороты инструмента;
• использовать поврежденный диск;
• устанавливать оснастку на несовместимую пилу;
• прикасаться к диску до его полной остановки.

Как обслуживать

После завершения работы рекомендуется:

• отсоединить пилу от питания;
• промыть диск чистой водой;
• удалить остатки бетонного шлама;
• очистить промежутки между сегментами;
• проверить состояние всех 30 сегментов;
• осмотреть корпус на наличие трещин;
• проверить диск на искривление;
• не применять агрессивные химические средства;
• не допускать ударов при переноске;
• перевозить диск в ровном положении;
• не класть сверху тяжелые предметы;
• хранить оснастку в сухом помещении;
• заменить диск при критическом износе сегментов.
