Бензиновый швонарезчик GTM GF14-LC

GTM GF14-LC — профессиональная бензиновая машина для точной нарезки технологических и деформационных швов в бетонных, железобетонных и асфальтобетонных покрытиях.

Швонарезчик хорошо подходит для ремонта дорог, обустройства промышленных полов, прокладки инженерных коммуникаций, резки стяжки, тротуарной плитки и выполнения других работ, где необходимо получить ровный прямолинейный рез заданной глубины.

Бензиновый двигатель Loncin G200F

Модель оснащена двигателем Loncin G200F рабочим объемом 196 см³. Максимальная мощность составляет 6,5 л. с., или 4,78 кВт.

Двигатель имеет одноцилиндровую четырехтактную конструкцию с верхним расположением клапанов OHV и воздушным охлаждением. Запуск выполняется вручную с помощью стартера.

Автономное бензиновое питание дает возможность использовать оборудование на дорожных и строительных объектах, где отсутствует доступ к электрической сети.

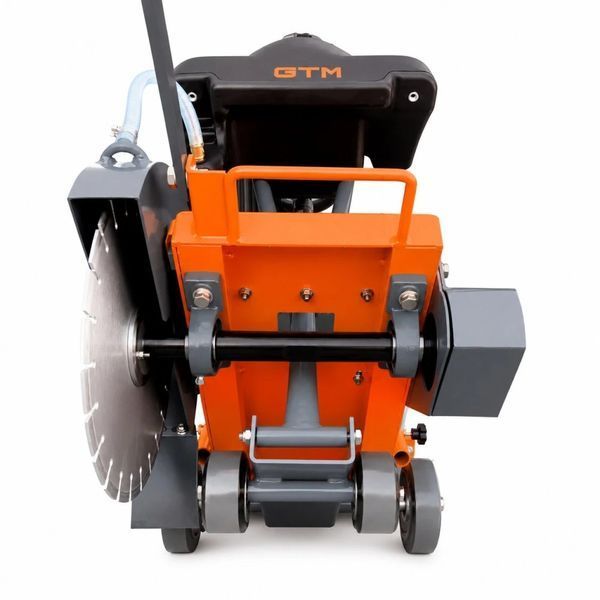

Диск диаметром 350 мм

GTM GF14-LC работает с отрезным алмазным диском максимального диаметра 350 мм. Посадочное отверстие диска составляет 25,4 мм.

Алмазный диск 350 мм входит в комплект, поэтому после подготовки двигателя, установки диска и заполнения водяного бака машина готова к работе.

Для резки необходимо использовать алмазные диски, предназначенные именно для обработки бетона, железобетона, асфальта или другого соответствующего материала. Максимально допустимые обороты установленного диска не должны быть ниже оборотов шпинделя машины.

Глубина реза до 110 мм

Максимальная глубина реза составляет 110 мм. Глубину погружения диска можно настраивать в соответствии с толщиной покрытия и требованиями конкретной работы.

Регулируемая глубина дает возможность выполнять неглубокую нарезку деформационных швов, разрезать бетонные стяжки, асфальтовое покрытие, плиты и другие строительные поверхности.

Для ровного реза рекомендуется выполнять глубокие проходы постепенно, особенно при обработке армированного бетона или плотных материалов.

Скорость вращения 3600 об/мин

Максимальная частота вращения составляет 3600 об/мин. Двигатель и приводной механизм обеспечивают стабильное вращение диска во время резки.

Регулировка скорости оператором не заявлена, поэтому в характеристики Prom не нужно добавлять функцию электронной регулировки оборотов или поддержания постоянных оборотов под нагрузкой.

Водяное охлаждение диска

Швонарезчик оборудован системой водяного охлаждения и баком объемом 12 л. Вода подается в зону контакта диска с материалом.

Охлаждение помогает уменьшить нагрев алмазных сегментов, снизить количество пыли и продлить ресурс отрезного диска. Во время работы необходимо регулярно контролировать наличие воды в баке и ее подачу на диск.

Водяное охлаждение диска не является системой охлаждения двигателя. Двигатель Loncin имеет отдельное воздушное охлаждение.

Приводной вал на подшипниках NSK

В конструкции приводного вала применяются подшипники NSK. Они обеспечивают плавное вращение вала и стабильную работу диска.

Исправный приводной узел помогает уменьшить нежелательные биения и вибрации, которые могут отрицательно влиять на ровность реза и ресурс алмазной оснастки.

это современный не означает наличие отдельной антивибрационной системы, поэтому соответствующее поле Prom лучше не заполнять.

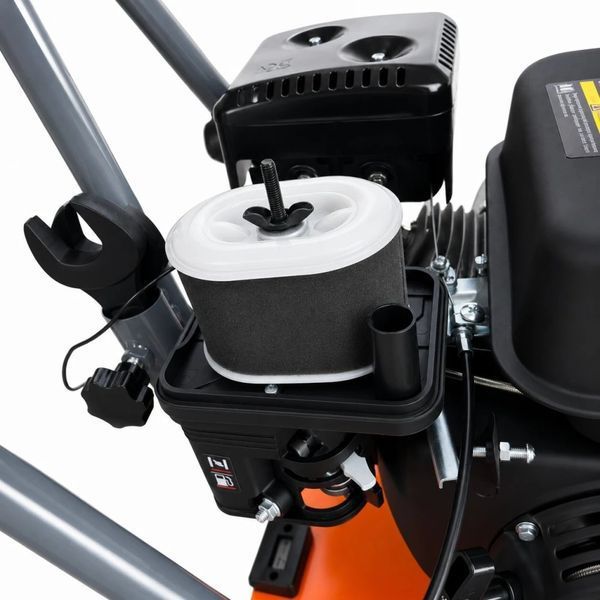

Двухслойный воздушный фильтр

Двигатель оснащен двухслойным воздушным фильтром. Он задерживает строительную пыль и помогает защищать цилиндропоршневую группу от ускоренного износа.

При резке бетона и асфальта фильтр необходимо осматривать и очищать чаще, чем при обычной эксплуатации бензинового оборудования. Сильно загрязненный фильтр снижает мощность двигателя и увеличивает расход топлива.

Датчик уровня масла

Встроенный датчик контролирует уровень моторного масла и блокирует работу двигателя при его критической нехватке.

это современный помогает снизить риск повреждения двигателя из-за недостаточного смазывания. Объем масла составляет приблизительно 0,6 л. Перед каждым запуском рекомендуется проверять уровень на горизонтально установленной машине.

Счетчик моточасов

Счетчик моточасов помогает контролировать фактическое время работы двигателя и своевременно выполнять техническое обслуживание.

По показаниям счетчика удобно планировать замену моторного масла, очистку или замену воздушного фильтра, проверку свечи зажигания и осмотр приводного механизма.

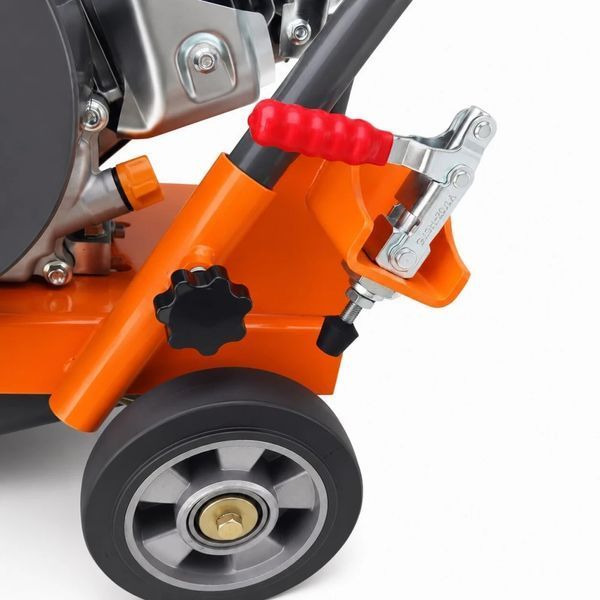

Стояночный тормоз

GTM GF14-LC имеет стояночный тормоз, который помогает зафиксировать машину при установке на линии реза и начальном погружении диска.

Фиксация оборудования повышает контроль в начале работы и снижает риск нежелательного смещения швонарезчика.

Топливный бак 3,6 л

Объем топливного бака составляет 3,6 л. Для работы используется бензин, рекомендованный производителем двигателя.

Модель имеет отдельный картер для моторного масла, поэтому бензин не требуется смешивать с маслом, как в двухтактных двигателях. Точный расход топлива для этой машины производитель в предоставленных характеристиках не указывает.

Прочная колесная конструкция

Швонарезчик установлен на колесную раму, которая помогает вести машину вдоль предварительно нанесенной разметки.

Габариты оборудования составляют 860×510×750 мм, а вес — 74 кг. Устойчивая конструкция способствует прямолинейному движению диска и гарантирует необходимую стабильность при резке твердого покрытия.

Для загрузки, разгрузки и транспортировки желательно использовать рампу или соответствующее вспомогательное оборудование.

Для каких материалов хорошо подходит

GTM GF14-LC можно применять для резки:

• бетона;
• железобетона;
• асфальта;
• асфальтобетона;
• бетонной стяжки;
• дорожных плит;
• тротуарной плитки;
• промышленных полов;
• других совместимых минеральных покрытий.

Тип алмазного диска необходимо подбирать в соответствии с материалом. Диск для асфальта и диск для армированного бетона могут иметь разную конструкцию сегментов.

Для каких работ хорошо подходит

Швонарезчик можно применять для:

• нарезки деформационных швов;
• ремонта дорожного покрытия;
• вскрытия асфальта перед ремонтом;
• прокладки водопровода;
• прокладки канализации;
• прокладки электрических кабелей;
• подготовки каналов для инженерных коммуникаций;
• разрезания бетонных стяжек;
• ремонта промышленных полов;
• демонтажа участков тротуарного покрытия;
• создания технологических прорезей;
• строительных и дорожных работ.

Кому подойдет

Модель будет полезна:

• дорожным бригадам;
• строительным компаниям;
• подрядчикам по ремонту дорог;
• монтажникам инженерных сетей;
• специалистам по бетонным полам;
• коммунальным службам;
• сервисным и ремонтным организациям;
• бригадам по благоустройству территорий.

Основные преимущества

Двигатель Loncin мощностью 6,5 л. с.
гарантирует автономную работу и стабильное вращение диска.

Глубина реза до 110 мм
хорошо подходит для большинства дорожных и строительных задач средней сложности.

Алмазный диск 350 мм в комплекте
Не требуется отдельно покупать основной отрезной диск для первого запуска.

Водяной бак 12 л
гарантирует охлаждение диска и уменьшение количества пыли.

Датчик уровня масла
Помогает защитить двигатель от работы при недостаточном смазывании.

Счетчик моточасов
Упрощает планирование регулярного технического обслуживания.

Стояночный тормоз
Помогает зафиксировать машину перед началом реза.

Двухслойный воздушный фильтр
Улучшает защиту двигателя при эксплуатации в запыленной среде.

Технические характеристики

• Производитель: GTM
• Модель: GF14-LC
• Код товара: 36534
• Тип: бензиновый швонарезчик
• Тип привода: бензиновый двигатель
• Модель двигателя: Loncin G200F
• Тип двигателя: одноцилиндровый, 4-тактный, OHV
• Рабочий объем двигателя: 196 см³
• Мощность двигателя: 6,5 л. с.
• Мощность двигателя: 4,78 кВт
• Охлаждение двигателя: воздушное
• Тип запуска: ручной
• Топливо: бензин
• Объем топливного бака: 3,6 л
• Объем картера для масла: 0,6 л
• Максимальный диаметр диска: 350 мм
• Посадочное отверстие: 25,4 мм
• Максимальная глубина реза: 110 мм
• Максимальная скорость вращения: 3600 об/мин
• Охлаждение диска: водяное
• Объем бака для воды: 12 л
• Датчик уровня масла: да
• Счетчик моточасов: да
• Стояночный тормоз: да
• Воздушный фильтр: двухслойный
• Габариты: 860×510×750 мм
• Вес: 74 кг
• Страна регистрации бренда: Украина
• Страна производства: Китай
• Состояние: новое
• Гарантия: 12 месяцев.

Комплектация

• бензиновый швонарезчик GTM GF14-LC;
• алмазный отрезной диск 350 мм;
• бак для воды 12 л;
• инструкция по эксплуатации;
• гарантийный талон.

Как правильно пользоваться

Перед запуском проверьте уровень моторного масла, наличие бензина, состояние воздушного фильтра, надежность крепления диска и исправность защитного кожуха.

Заполните бак чистой водой и проверьте ее подачу к диску. Нанесите на поверхность четкую линию будущего реза.

Запустите двигатель с поднятым над поверхностью диском. Дождитесь стабильной работы двигателя, после чего медленно опустите диск к материалу.

Перемещайте машину плавно, без резких толчков и чрезмерного давления. Швонарезчик должен резать за счет вращения алмазного диска, а не за счет сильному толканию оператором.

Для глубокого реза целесообразно выполнять несколько проходов с постепенным увеличением глубины.

Как обслуживать

После работы рекомендуется:

• заглушить двигатель и дать ему остыть;
• перекрыть подачу воды;
• очистить корпус от пыли и шлама;
• промыть и очистить систему подачи воды;
• осмотреть алмазный диск;
• проверить крепление диска;
• очистить воздушный фильтр;
• проверить уровень моторного масла;
• контролировать интервалы обслуживания по счетчику моточасов;
• проверять приводной ремень и подшипники;
• не оставлять бензин в баке при длительном хранении;
• хранить машину в сухом проветриваемом помещении;
• ремонт выполнять в авторизованном сервисном центре.
