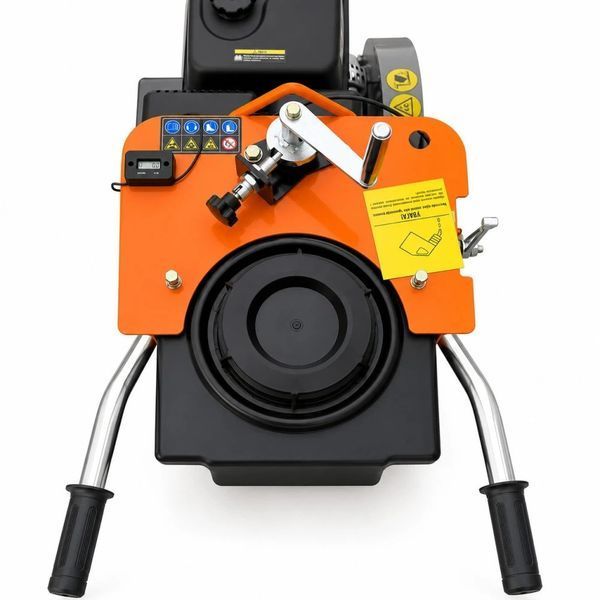

Бензиновий швонарізчик GTM GF16-LC

GTM GF16-LC — професійна бензинова машина для нарізання рівних технологічних і деформаційних швів у бетоні, залізобетоні, асфальті та асфальтобетоні.

Обладнання добре підходить для ремонту дорожнього покриття, розкриття бетонних і асфальтових ділянок, прокладання інженерних комунікацій, нарізання промислових підлог, стяжок та інших будівельних поверхонь.

Колісна конструкція гарантує стабільне переміщення вздовж розмітки, а регулювання глибини дає змогу налаштовувати занурення диска відповідно до товщини матеріалу.

Бензиновий двигун Loncin G390F

Швонарізчик оснащений одноциліндровим чотиритактним двигуном Loncin G390F робочим об’ємом 389 см³. Двигун має верхнє розташування клапанів OHV, примусове повітряне охолодження та ручний стартер.

Максимальна заявлена потужність становить 13 к. с., або 9,5 кВт. Такий запас потужності дає змогу підтримувати обертання великого алмазного диска під час глибокого різання твердих покриттів.

Паливний бак вміщує 6,5 л бензину, а картер двигуна — 1,1 л моторної оливи.

Алмазний диск діаметром 400 мм

У комплекті постачається відрізний диск діаметром 400 мм із посадковим отвором 25,4 мм.

Диск потрібно підбирати відповідно до матеріалу:

• для асфальту;
• для неармованого бетону;
• для залізобетону;
• для свіжого бетону;
• для інших мінеральних поверхонь.

У картці наданого продавця максимальний діаметр указаний як 400 мм. Інший офіційний дилер зазначає сумісність обладнання з дисками 300–450 мм, але для основного поля Prom безпечніше ставити 400 мм, оскільки саме такий диск входить у цю комплектацію.

Максимальна глибина різу 140 мм

З установленим диском 400 мм максимальна глибина пропилу становить 140 мм.

Глибину можна регулювати залежно від завдання. Неглибоке занурення добре підходить для нарізання деформаційних швів, а максимальна глибина — для розкриття товстих бетонних та асфальтових покриттів.

Під час різання армованого бетону або щільного асфальту рекомендується виконувати кілька послідовних проходів, поступово збільшуючи глибину. це сучасний знижує навантаження на двигун і алмазний диск.

Швидкість обертання 3600 об/хв

Максимальна частота обертання становить 3600 об/хв. Двигун і ремінний привод передають зусилля на робочий вал та забезпечують стабільне обертання диска.

Окреме електронне регулювання швидкості виробником не заявлене. Тому в характеристиках Prom не потрібно ставити «регулювання обертів» або «підтримання постійних обертів під навантаженням».

Водяне охолодження і бак 35 л

Швонарізчик обладнаний автономною системою подавання води з баком об’ємом 35 л.

Вода подається безпосередньо до зони різання та виконує кілька функцій:

• охолоджує алмазний диск;
• зменшує перегрів сегментів;
• знижує кількість бетонного й асфальтового пилу;
• допомагає продовжити ресурс оснащення;
• покращує видимість лінії різу.

Перед початком роботи потрібно заповнити бак чистою водою та переконатися, що вона безперешкодно надходить до диска.

Приводний вал на підшипниках NSK

Робочий вал швонарізчика встановлений на підшипниках NSK. Така конструкція сприяє плавному обертанню, зменшує небажане биття диска та підвищує ресурс приводного вузла.

Водночас виробник не заявляє окрему повноцінну антивібраційну систему всієї машини. Тому відповідне поле Prom краще не заповнювати.

Подвійний повітряний фільтр

Двигун оснащений комбінованим повітряним фільтром із паперовим і поролоновим елементами. Він допомагає затримувати пил, який утворюється під час різання бетону й асфальту.

На запилених будівельних об’єктах фільтр потрібно регулярно оглядати та очищати. Надмірне забруднення погіршує надходження повітря, знижує потужність двигуна та може збільшувати витрату пального.

Датчик рівня оливи

Вбудований датчик контролює кількість моторної оливи. У разі критично низького рівня система блокує роботу двигуна, допомагаючи запобігти пошкодженню через недостатнє змащування.

Перед кожним запуском машину потрібно встановити горизонтально та перевірити рівень оливи. Її місткість становить 1,1 л.

Лічильник мотогодин

Лічильник мотогодин відображає фактичний час роботи двигуна та допомагає планувати технічне обслуговування.

За ним можна контролювати строки:

• заміни моторної оливи;
• очищення повітряного фільтра;
• перевірки свічки запалювання;
• огляду приводного ременя;
• перевірки підшипників і системи подавання води.

Стоянкове гальмо

Стоянкове гальмо фіксує машину перед початком різання. Воно допомагає точно встановити обладнання на розмітці та зменшує ризик небажаного переміщення під час початкового занурення диска.

Після стабільного входження диска в матеріал оператор поступово переміщує машину вперед уздовж заданої лінії.

Для яких матеріалів добре підходить

GTM GF16-LC можна застосовувати для різання:

• бетону;
• залізобетону;
• асфальту;
• асфальтобетону;
• бетонної стяжки;
• промислової підлоги;
• дорожніх плит;
• тротуарної плитки;
• інших сумісних мінеральних матеріалів.

Тип алмазного диска обов’язково підбирається під конкретний матеріал.

Для яких робіт добре підходить

Швонарізчик можна застосовувати для:

• нарізання деформаційних швів;
• ремонту доріг;
• демонтажу окремих ділянок покриття;
• прокладання водопроводу;
• прокладання каналізації;
• монтажу кабельних трас;
• підготовки каналів під інженерні мережі;
• розрізання бетонної стяжки;
• ремонту промислових підлог;
• дорожніх і будівельних робіт.

Основні переваги

Двигун Loncin G390F на 13 к. с.
гарантує запас потужності для глибокого різання.

Глибина пропилу до 140 мм
дає змогу працювати з товстими бетонними й асфальтовими покриттями.

Алмазний диск 400 мм у комплекті
Основне оснащення вже входить до поставки.

Водяний бак 35 л
Зменшує пил і гарантує тривале охолодження диска.

Регулювання глибини
дає змогу налаштувати машину під конкретне завдання.

Підшипники NSK
Підвищують ресурс і стабільність приводного вузла.

Датчик рівня оливи
Допомагає захистити двигун від недостатнього змащування.

Лічильник мотогодин
Спрощує контроль сервісних інтервалів.

Технічні характеристики

• Виробник: GTM
• Модель: GF16-LC
• Код товару: 36551
• Тип: бензиновий швонарізчик
• Двигун: Loncin G390F
• Тип двигуна: одноциліндровий, чотиритактний, OHV
• Робочий об’єм двигуна: 389 см³
• Максимальна потужність: 13 к. с. / 9,5 кВт
• Номінальна корисна потужність двигуна: 8,2 кВт
• Тип охолодження двигуна: повітряне
• Тип запуску: ручний стартер
• Паливо: бензин
• Об’єм паливного бака: 6,5 л
• Об’єм моторної оливи: 1,1 л
• Діаметр комплектного диска: 400 мм
• Посадковий отвір: 25,4 мм
• Максимальна глибина різу: 140 мм
• Максимальна швидкість: 3600 об/хв
• Охолодження диска: водяне
• Об’єм бака для води: 35 л
• Регулювання глибини різу: так
• Датчик рівня оливи: так
• Лічильник мотогодин: так
• Стоянкове гальмо: так
• Повітряний фільтр: подвійний
• Підшипники приводного вала: NSK
• Довжина: 860 мм
• Ширина: 510 мм
• Висота: 750 мм
• Вага: 116 кг
• Країна реєстрації бренду: Україна
• Країна виробництва: Китай
• Стан: новий
• Гарантія: 12 місяців.

Комплектація

• бензиновий швонарізчик GTM GF16-LC;
• відрізний алмазний диск 400 мм;
• бак для води 35 л;
• інструкція з експлуатації;
• гарантійний талон.

Як правильно користуватися

Перед запуском необхідно перевірити рівень оливи, наявність бензину, чистоту повітряного фільтра, кріплення диска та справність захисних елементів.

Заповніть водяний бак і перевірте подавання води. Нанесіть на поверхню чітку лінію майбутнього різу.

Запускайте двигун із піднятим диском. Після стабілізації обертів плавно опустіть диск до поверхні та поступово встановіть потрібну глибину.

Переміщуйте машину без ривків і надмірного тиску. Для максимального заглиблення краще виконувати різ у декілька проходів.

Як обслуговувати

Після завершення роботи рекомендується:

• заглушити й охолодити двигун;
• перекрити подавання води;
• очистити корпус від пилу та шламу;
• промити систему водяного охолодження;
• перевірити стан алмазного диска;
• оглянути приводний ремінь;
• очистити повітряний фільтр;
• перевірити рівень моторної оливи;
• контролювати сервісні інтервали за мотогодинами;
• не залишати старе пальне під час тривалого зберігання;
• зберігати обладнання в сухому приміщенні.
