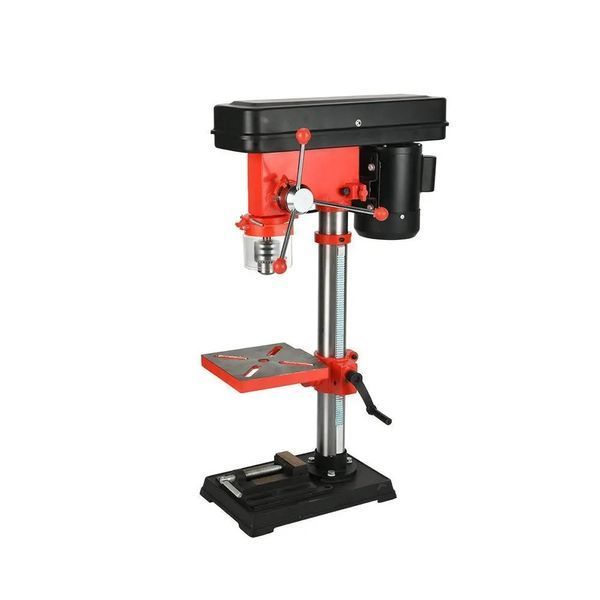

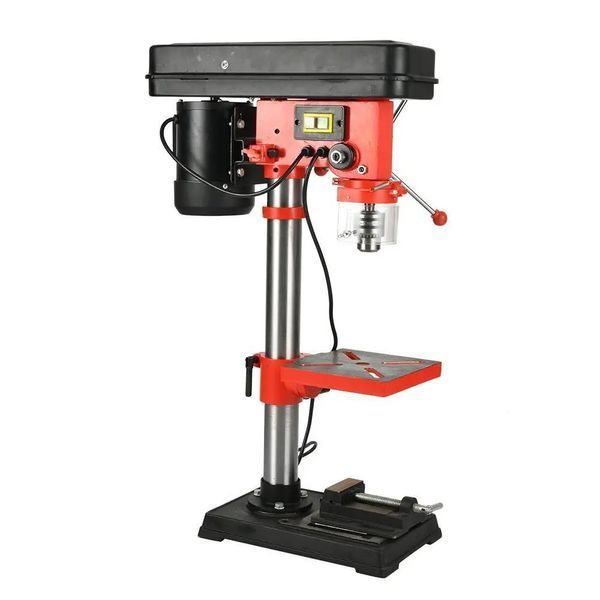

Свердлильний верстат Felisatti СС-16/550Е F42215

Felisatti СС-16/550Е F42215 — повнорозмірний вертикально-свердлильний верстат настільного типу для точного свердління металу, деревини, пластику та інших матеріалів. Модель добре підходить для домашніх, гаражних, столярних, слюсарних, ремонтних і невеликих виробничих майстерень.

Масивна конструкція верстата виготовлена із чавунних елементів. Свердлильна головка, колона, робочий стіл і опорна основа забезпечують стійкість обладнання, знижують рівень вібрацій та допомагають точніше позиціонувати свердло відносно заготовки.

Асинхронний двигун потужністю 550 Вт

Верстат оснащений асинхронним електродвигуном номінальною потужністю 550 Вт. Асинхронна конструкція не має вугільних щіток, тому двигун потребує менше обслуговування та добре підходить для тривалої роботи.

Потужність двигуна вказана для режиму S1 — тривалої роботи без обов’язкових перерв на охолодження. Це робить Felisatti СС-16/550Е практичним варіантом для регулярного свердління деталей у майстерні.

Дванадцять швидкостей обертання

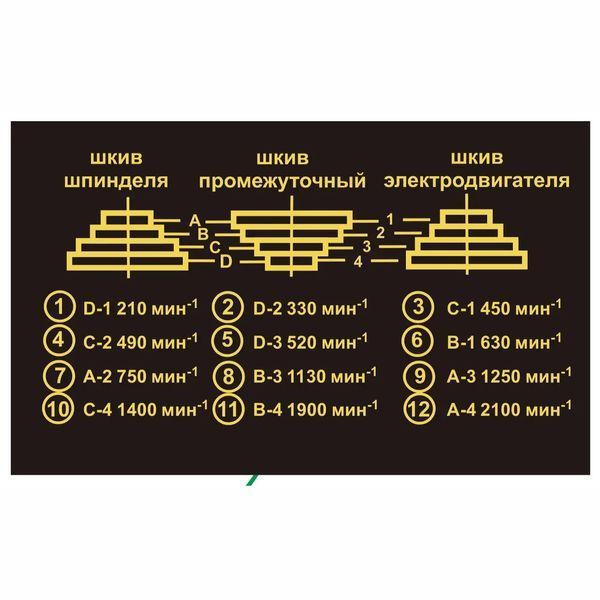

Привод шпинделя виконаний за допомогою двоступеневої ремінної передачі з проміжним шківом. Переставляючи приводні ремені між шківами, оператор може вибрати одну з 12 фіксованих швидкостей:

210, 330, 450, 490, 520, 630, 750, 1130, 1250, 1400, 1900 або 2100 об/хв.

Низькі оберти використовуються для свердління металу свердлами великого діаметра. Вищі швидкості підходять для свердел меншого діаметра, деревини, пластику та інших матеріалів.

Ключовий патрон 3–16 мм

Felisatti СС-16/550Е комплектується ключовим зубчасто-вінцевим патроном із діапазоном затискання оснащення від 3 до 16 мм. Ключовий механізм гарантує надійну фіксацію свердла та зменшує ризик його прокручування під навантаженням.

У верстаті використовується конус шпинделя Морзе MT2, а посадка свердлильного патрона відповідає стандарту B16. Така конструкція розширює можливості підбору сумісного оснащення та дає змогу за потреби знімати патрон зі шпинделя.

Хід шпинделя 60 мм

Хід шпинделя становить 60 мм. Триплечова рукоятка подавання оснащена шкалою для контролю переміщення та вбудованим обмежувачем глибини свердління.

Обмежувач особливо корисний під час виконання глухих отворів або серійної обробки деталей, коли кожен отвір повинен мати однакову глибину.

Робочий стіл 200×200 мм

Верстат оснащений чавунним робочим столом розміром 200×200 мм. Стіл встановлений на колоні діаметром 60 мм і має рейковий механізм регулювання висоти.

Максимальна відстань між торцем шпинделя та робочим столом становить 310 мм, а між шпинделем та опорною основою — 515 мм. за рахунок цьому на верстаті можна працювати не лише з невеликими, а й із відносно високими заготовками.

Виліт шпинделя 126 мм

Відстань від осі шпинделя до поверхні колони, тобто виліт шпинделя, становить 126 мм. Цей параметр визначає, наскільки далеко від краю заготовки можна виконати отвір.

Опорна основа має розмір приблизно 340×230 мм. На столі та основі передбачені пази для фіксації лещат і додаткових притискачів.

Верстатні лещата в комплекті

У штатну комплектацію входять верстатні лещата, призначені для надійної фіксації заготовки. Їх можна встановити на робочому столі або опорній основі.

Використання лещат підвищує точність роботи й безпеку, оскільки при заклинюванні свердла заготовка не прокручується в руках оператора.

Для яких робіт підходить

Felisatti СС-16/550Е можна використовувати для:

• свердління металу;
• свердління деревини;
• свердління пластику;
• виконання наскрізних отворів;
• виконання глухих отворів;
• зенкування;
• розсвердлювання;
• серійного свердління деталей;
• роботи з металевим профілем;
• обробки пластин і рейок;
• меблевого виробництва;
• столярних робіт;
• слюсарних робіт;
• ремонту металевих конструкцій;
• роботи в домашній або професійній майстерні.

Модель підтримує максимальний діаметр свердління 16 мм і має широкий діапазон швидкостей для роботи з різними матеріалами.

Ключові переваги

Потужність 550 Вт
Асинхронний двигун добре підходить для тривалої роботи без заміни вугільних щіток.

Дванадцять швидкостей
Дозволяють підібрати оптимальні оберти для матеріалу та діаметра свердла.

Діапазон 210–2100 об/хв
добре підходить для свердління металу, деревини та пластику.

Патрон 3–16 мм
дає змогу використовувати широкий вибір свердел.

Конус шпинделя MT2
гарантує сумісність зі стандартним оснащенням із конусом Морзе №2.

Хід шпинделя 60 мм
добре підходить для виконання глибоких і глухих отворів.

Робочий стіл 200×200 мм
практичний для встановлення деталей різної форми.

Колона діаметром 60 мм
гарантує підвищену жорсткість конструкції.

Верстатні лещата в комплекті
Дозволяють одразу зафіксувати заготовку для роботи.

Маса 30 кг
Масивна конструкція підвищує стійкість і зменшує вібрації.

Основні технічні характеристики

• Виробник: Felisatti
• Модель: СС-16/550Е
• Артикул: F42215
• Додатковий код: FT5502
• Тип: вертикально-свердлильний верстат
• Тип встановлення: настільний
• Призначення: свердління металу, деревини та пластику
• Живлення: електрична мережа
• Напруга живлення: 230 В
• Частота мережі: 50 Гц
• Номінальна потужність: 550 Вт / 0,55 кВт
• Тип двигуна: асинхронний
• Тип привода: ремінний
• Кількість швидкостей: 12
• Діапазон обертів: 210–2100 об/хв
• Швидкості шпинделя: 210/330/450/490/520/630/750/1130/1250/1400/1900/2100 об/хв
• Тип патрона: ключовий зубчасто-вінцевий
• Діапазон затискання патрона: 3–16 мм
• Максимальний діаметр свердління: 16 мм
• Конус шпинделя: MT2
• Посадка патрона: B16
• Хід шпинделя: 60 мм
• Виліт шпинделя: 126 мм
• Відстань шпиндель–стіл: 310 мм
• Відстань шпиндель–основа: 515 мм
• Діаметр колони: 60 мм
• Розмір робочого столу: 200×200 мм
• Розмір опорної основи: приблизно 340×230 мм
• Регулювання висоти столу: рейкове
• Обмежувач глибини: так
• Шкала глибини: так
• ЧПУ: ні
• LED-підсвічування: ні
• Вага: 30 кг
• Країна виробництва: Китай
• Країна походження бренду: Італія
• Стан: новий
• Гарантія: 24 місяці.

Комплект постачання

• свердлильний верстат Felisatti СС-16/550Е;
• ключовий свердлильний патрон 3–16 мм;
• ключ для свердлильного патрона;
• верстатні лещата;
• робочий стіл;
• колона;
• опорна основа;
• захисний екран;
• рукоятки подавання шпинделя;
• монтажні елементи;
• інструкція з експлуатації;
• гарантійний талон;
• картонна упаковка.

Як правильно користуватися

Перед початком роботи верстат потрібно встановити на міцний горизонтальний верстак і надійно закріпити через монтажні отвори в основі.

Свердло встановлюють у ключовий патрон та рівномірно затягують у всіх положеннях ключа. Заготовку необхідно закріпити в лещатах або за допомогою притискачів.

Швидкість обертання підбирають відповідно до діаметра свердла та матеріалу. Для великих свердел і металу використовують нижчі оберти, для невеликих свердел, деревини та пластику — вищі.

Змінювати положення ременів можна лише після повної зупинки верстата та від’єднання його від електромережі.

Під час свердління потрібно плавно подавати шпиндель, не створюючи надмірного навантаження на двигун. При виконанні глибоких отворів свердло періодично виводять назовні для видалення стружки.

Як обслуговувати

Після завершення роботи рекомендується:

• відключити верстат від електромережі;
• видалити стружку зі столу та основи;
• очистити свердлильний патрон;
• протерти колону від пилу;
• перевірити натяг ременів;
• контролювати стан шківів;
• перевіряти затягування кріплень;
• очищати вентиляційні отвори двигуна;
• не допускати корозії столу та колони;
• змащувати рухомі вузли відповідно до інструкції;
• не використовувати пошкоджені свердла;
• зберігати верстат у сухому приміщенні.
